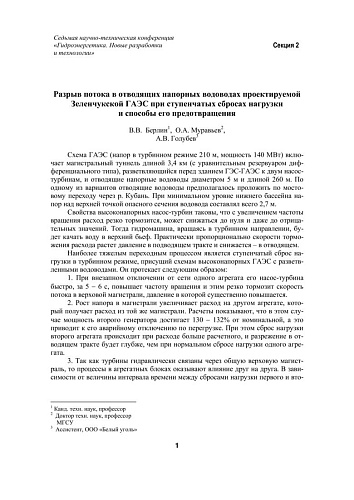

Схема ГАЭС (напор в турбинном режиме 210 м, мощность 140 МВт) включает магистральный туннель длиной 3,4 км (с уравнительным резервуаром дифференциального типа), разветвляющийся перед зданием ГЭС-ГАЭС к двум насос-турбинам, и отводящие напорные водоводы диаметром 5 м и длиной 260 м. По одному из вариантов отводящие водоводы предполагалось проложить по мостовому переходу через р. Кубань. При минимальном уровне нижнего бассейна напор над верхней точкой опасного сечения водовода составлял всего 2,7 м. Свойства высоконапорных насос-турбин таковы, что с увеличением частоты вращения расход резко тормозится, может снижаться до нуля и даже до отрицательных значений. Тогда гидромашина, вращаясь в турбинном направлении, будет качать воду в верхний бьеф. Практически пропорционально скорости торможения расхода растет давление в подводящем тракте и снижается – в отводящем.
