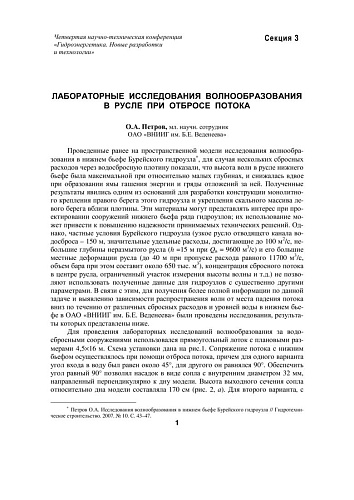

Для проведения лабораторных исследований волнообразования за водосбросными сооружениями использовался прямоугольный лоток с плановыми размерами 4,5´16 м. Схема установки дана. Сопряжение потока с нижним бьефом осуществлялось при помощи отброса потока, причем для одного варианта угол входа в воду был равен около 45°, для другого он равнялся 90°. Обеспечить угол равный 90° позволял насадок в виде сопла с внутренним диаметром 32 мм, направленный перпендикулярно к дну модели. Высота выходного сечения сопла относительно дна модели составляла 170 см. Для второго варианта, с углом входа в воду 45°, использовалась труба, расположенная на мостике в 65 см от дна модели и направленная параллельно дну установки. Внутренний диаметр трубы составлял 90 мм.
